Flanschheizkörper SFHK
Zur direkten Erwärmung von flüssigen, gasförmigen oder festen Medien bis ca. 5 MW kommen Siekerkotte Flanschheizkörper/ Tauchheizkörper SFHK in industriellen Prozessen zum Einsatz. Zur Montage in vorliegende Druckbehälter, Becken, Rohrleitungen etc. werden diese individuell für den Leistungsbedarf und die Prozessbedingungen angepasst.
Auch hier ist ein kurzfristig lieferbares Standardprogramm bis 320 kW auf die Erwärmung von Wasser hin ausgelegt.
Auch hier ist ein kurzfristig lieferbares Standardprogramm bis 320 kW auf die Erwärmung von Wasser hin ausgelegt.
Effiziente Heizleistung (bis ca. 600 °C Medientemperatur) und hohe Leistungsdichte
Niedrige Prozesskosten durch hohen Wirkungsgrad und geringe Wartungskosten
Als DIN-, ASME-, Tri-Clamp- oder Sonder-Flanschlösung
Prozessindividuelle Steuerung (Thyristor-/Schützsteuerungen) und Überwachung
Sofort verfügbare Artikel im Shop
Anwendungsbereiche für Flanschheizkörper
- Schmieröl, Hydrauliköl, Wärmeträgeröl, Rapsöl, Palmöl, Schweröl, Bitumen etc.
- Trinkwasser, Kreislaufwasser, VE-Wasser, entmineralisiertes Wasser, WFI, Pharmawasser etc.
- Dampf, Sattdampf
- Power2Heat/ Power-to-heat
- Luft, Stickstoff, Rauchgas etc.

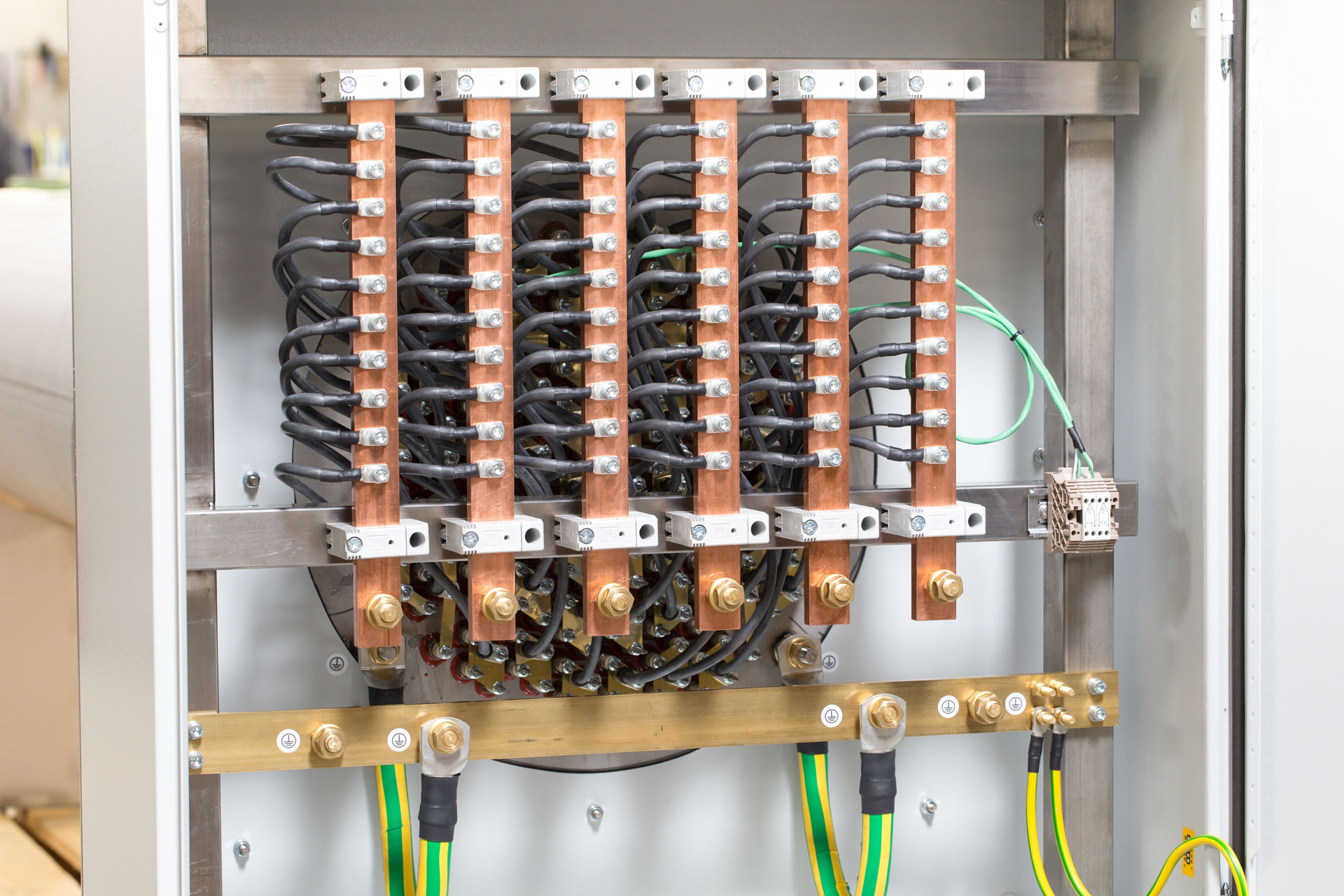

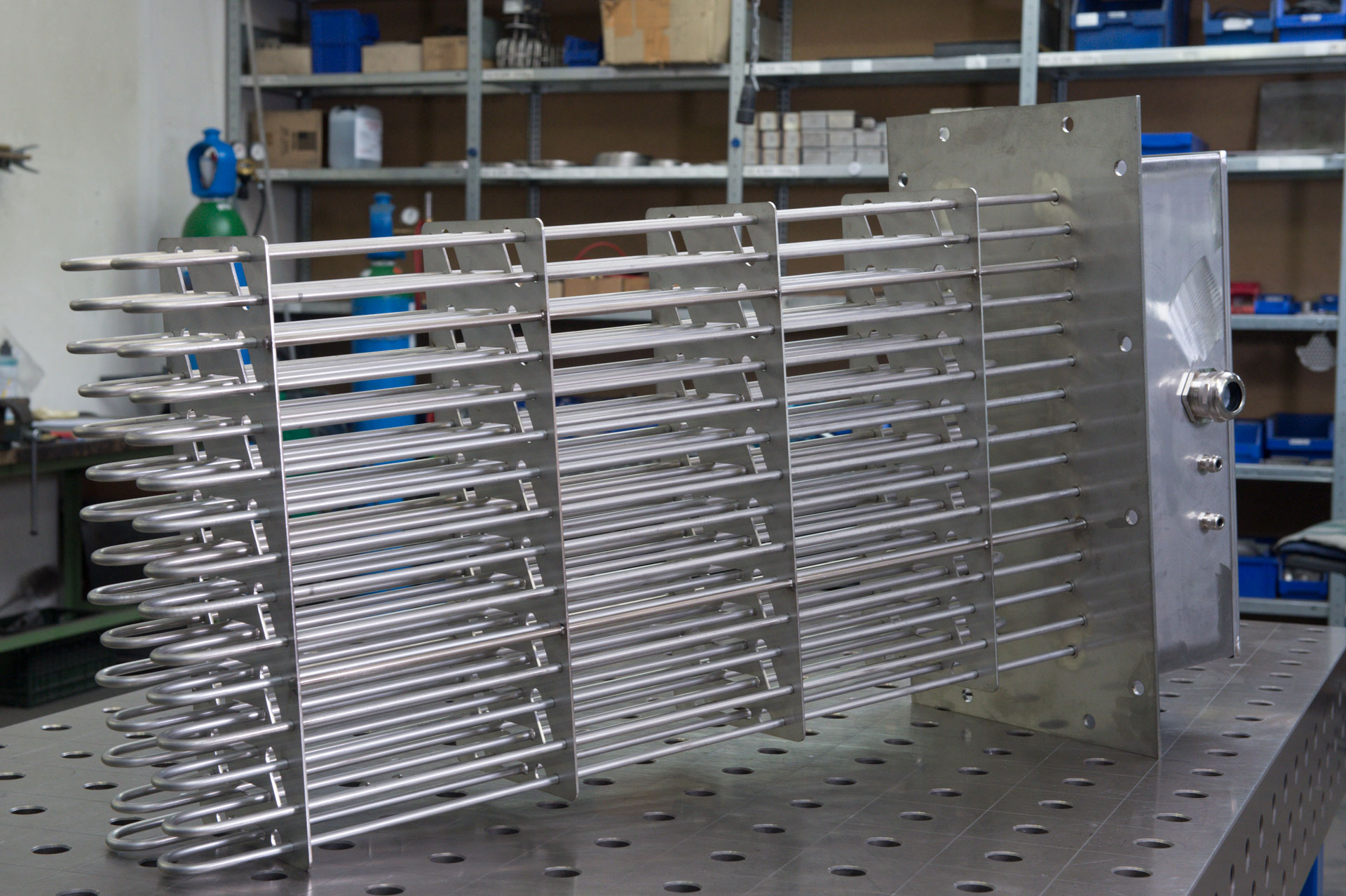

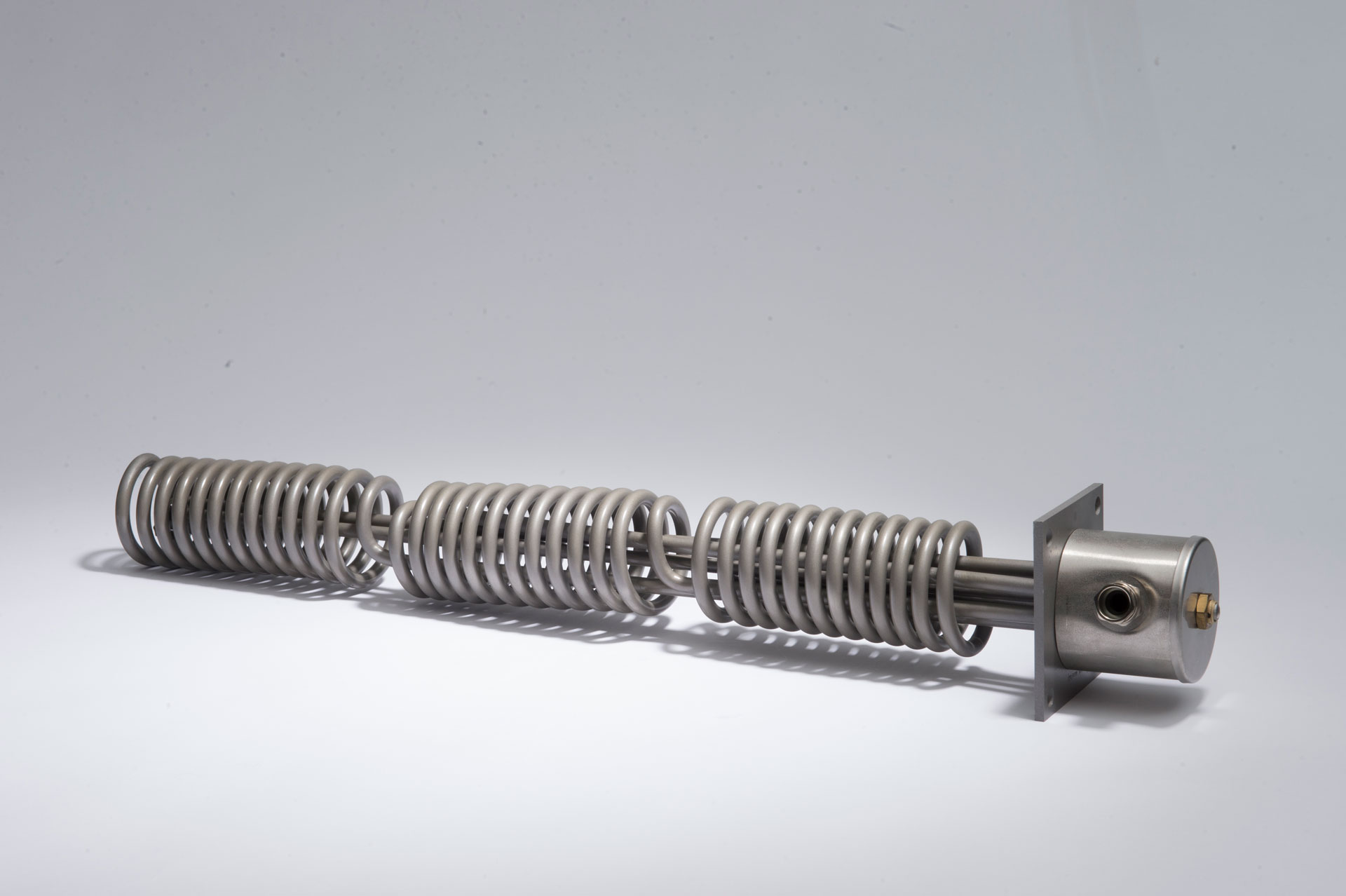

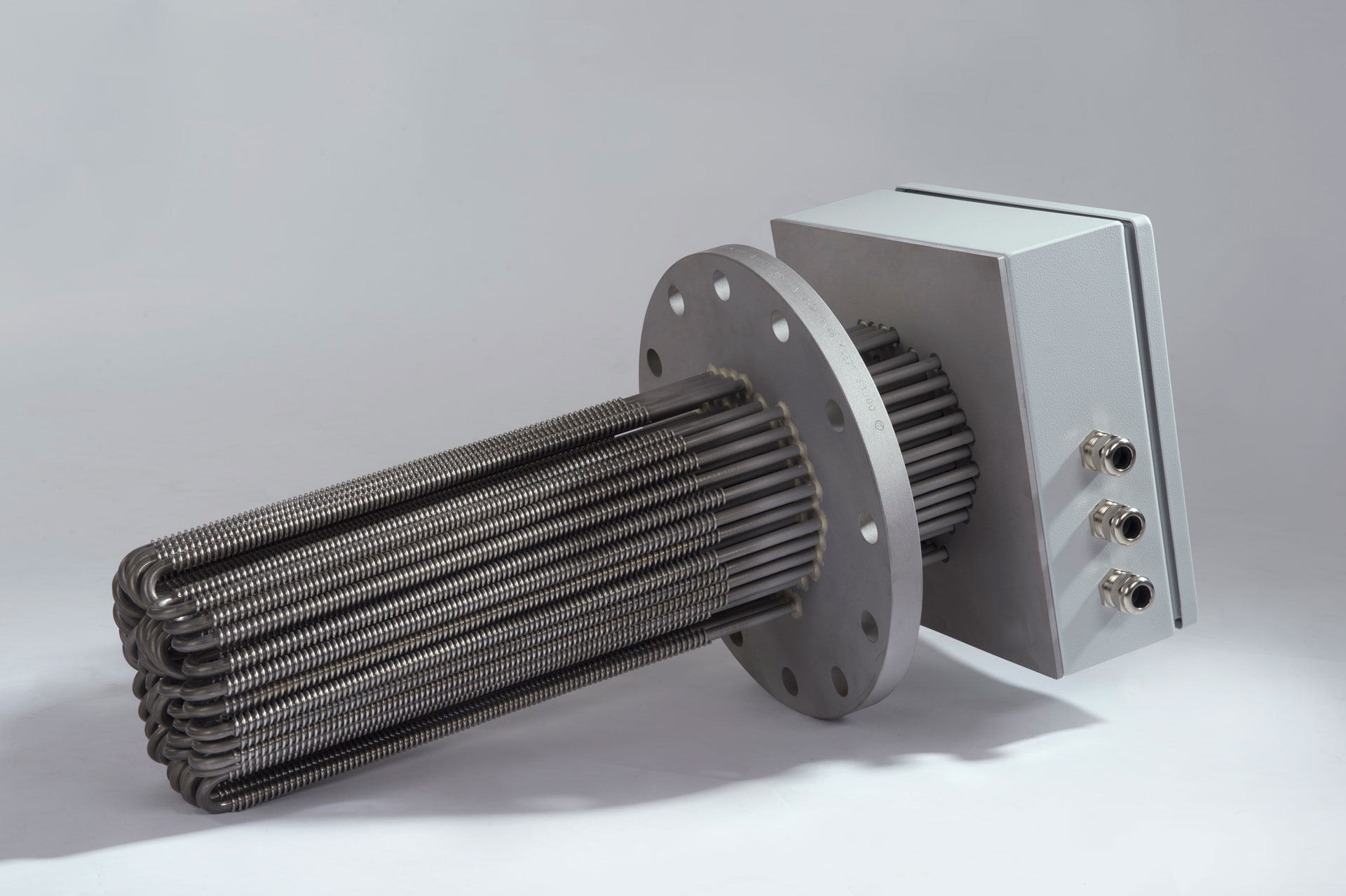

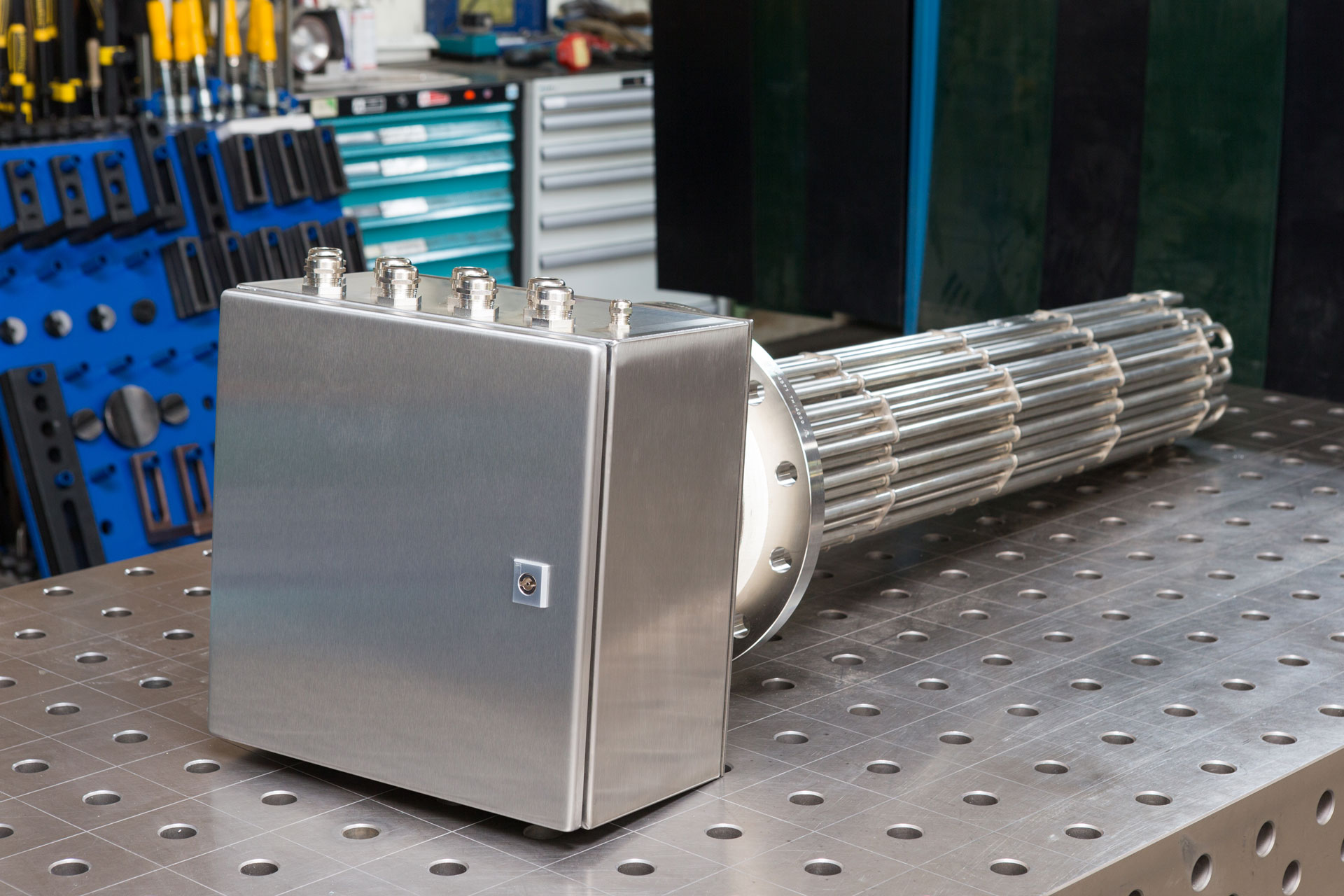

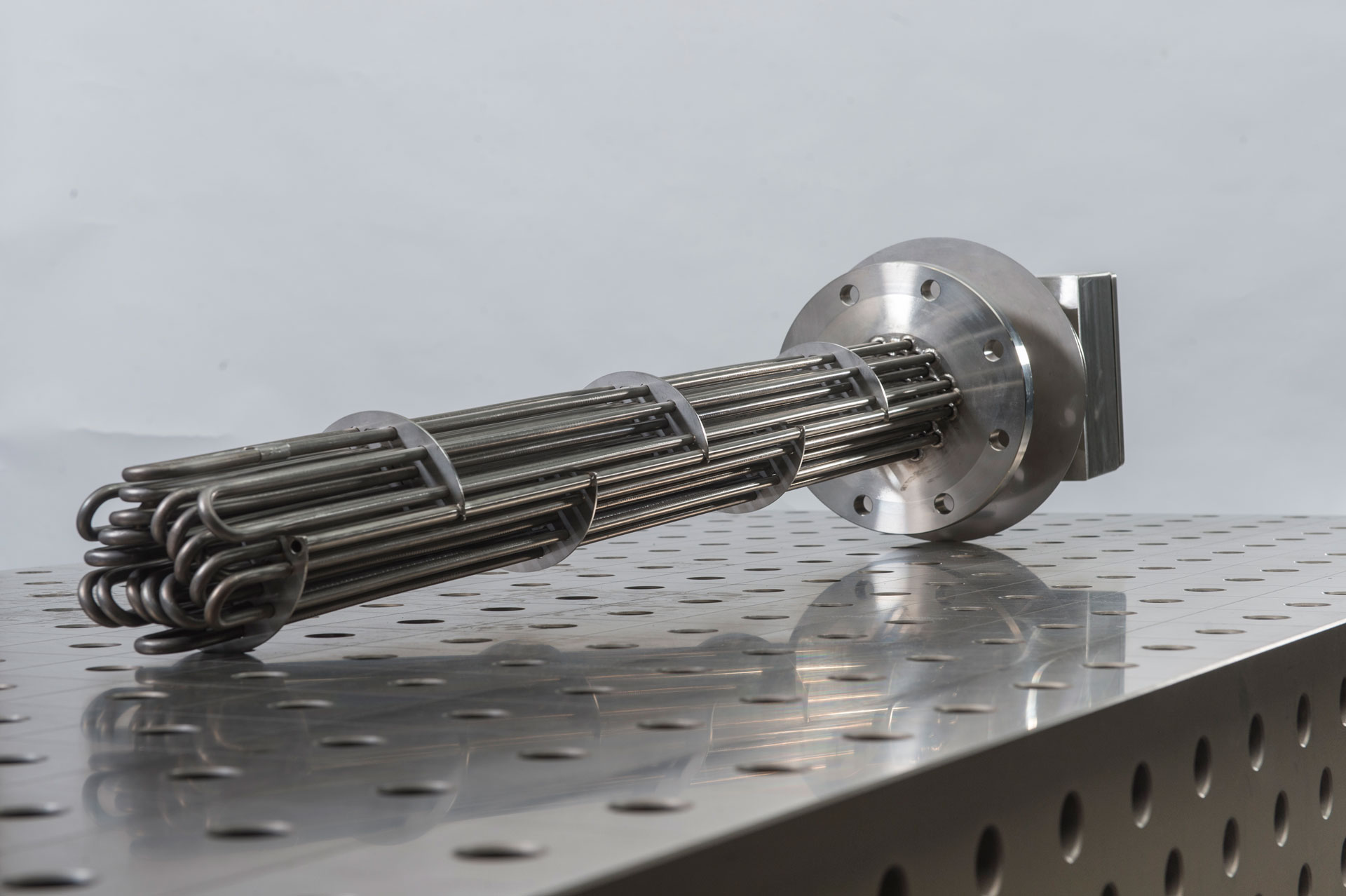

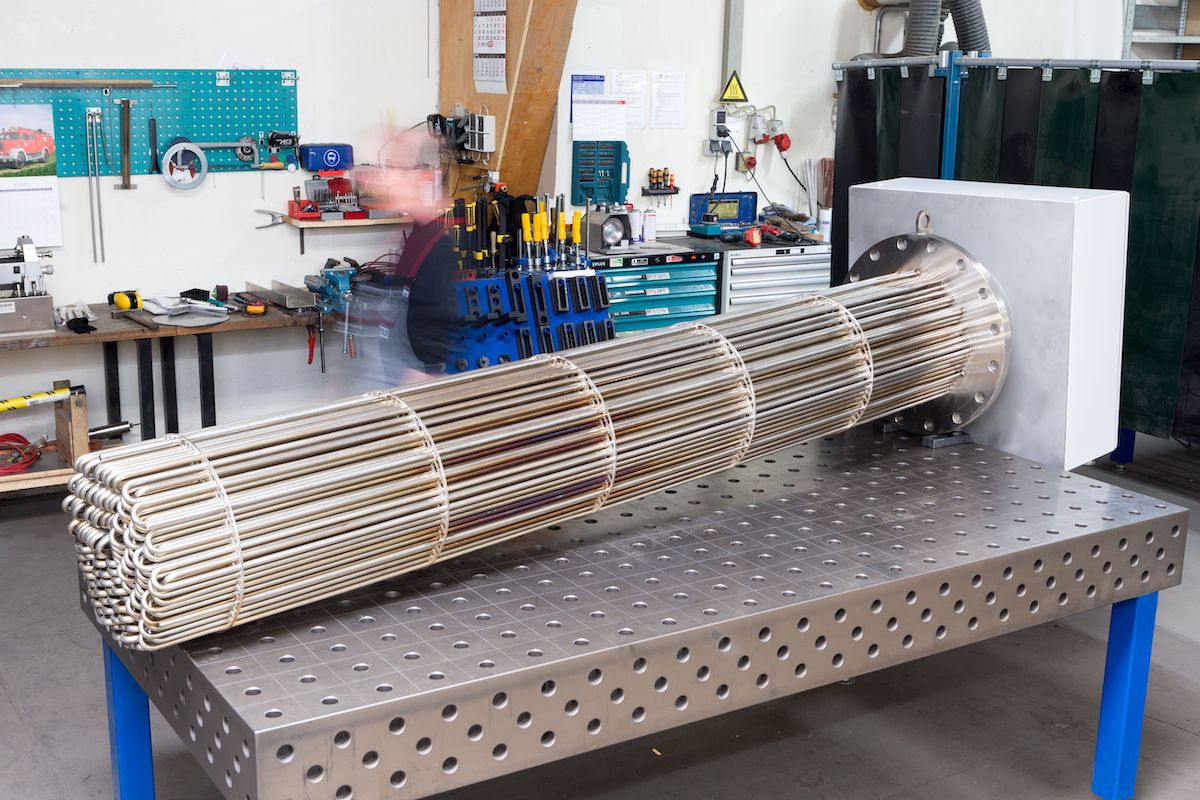

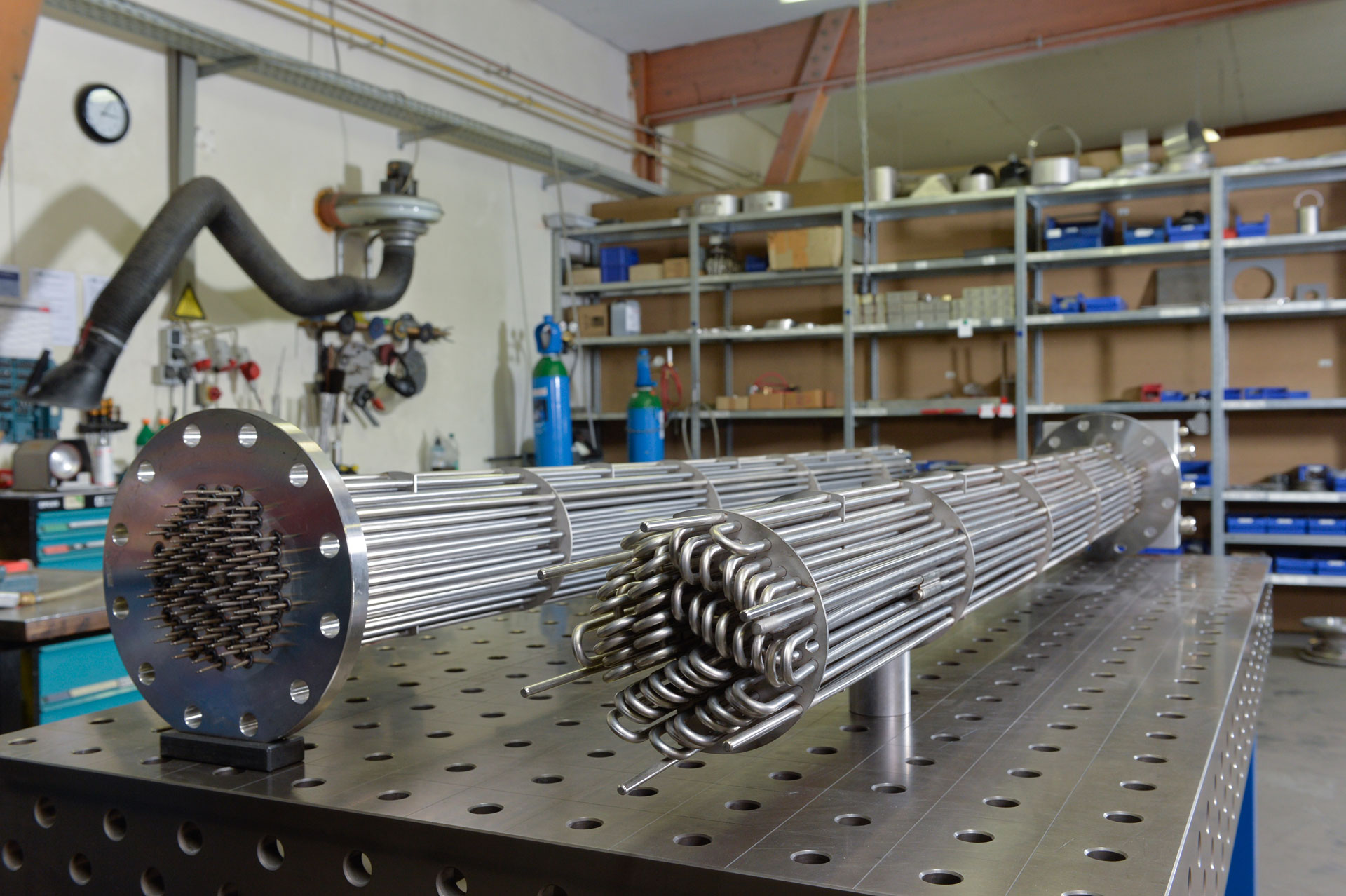

Bildergalerie
Aufbau und Werkstoff

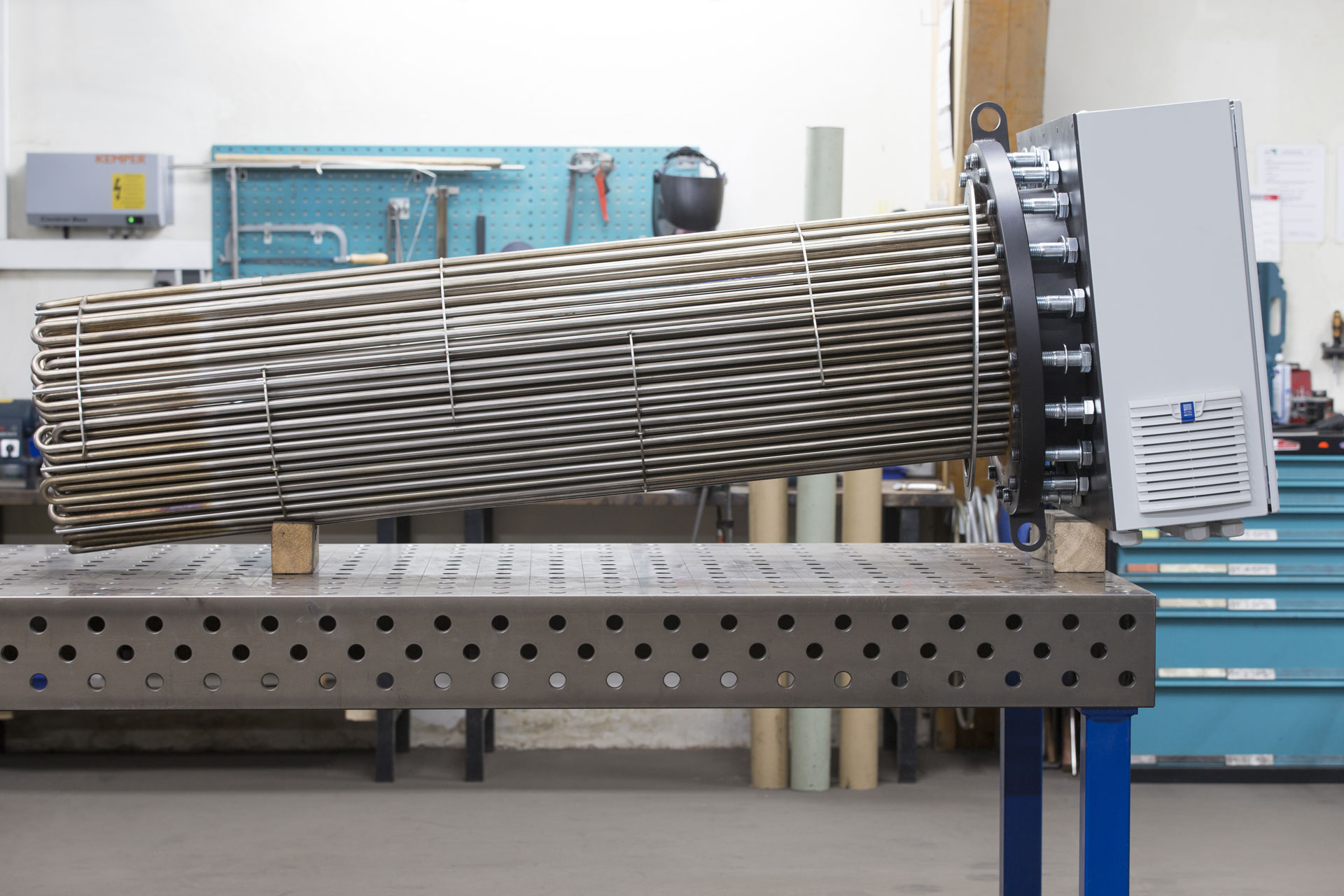

Die Erhitzer bestehen aus hochverdichteten Rohrheizkörpern, die für den jeweiligen Heizprozess optimiert und ausgelegt werden (Rohrwerkstoff, Form, Durchmesser, unbeheizter Bereich, Anordnung). Die kundenspezifische Konstruktion garantiert, dass die Lösung die Charakteristik des Mediums (Korrosion, Oberflächenbelastung etc.), Vibrationen und weitere Prozessspezifikationen berücksichtigt. Die Auslegung und Fertigung erfolgt nach DGRL 97/23/EG, AD2000, EN13455, ASME.

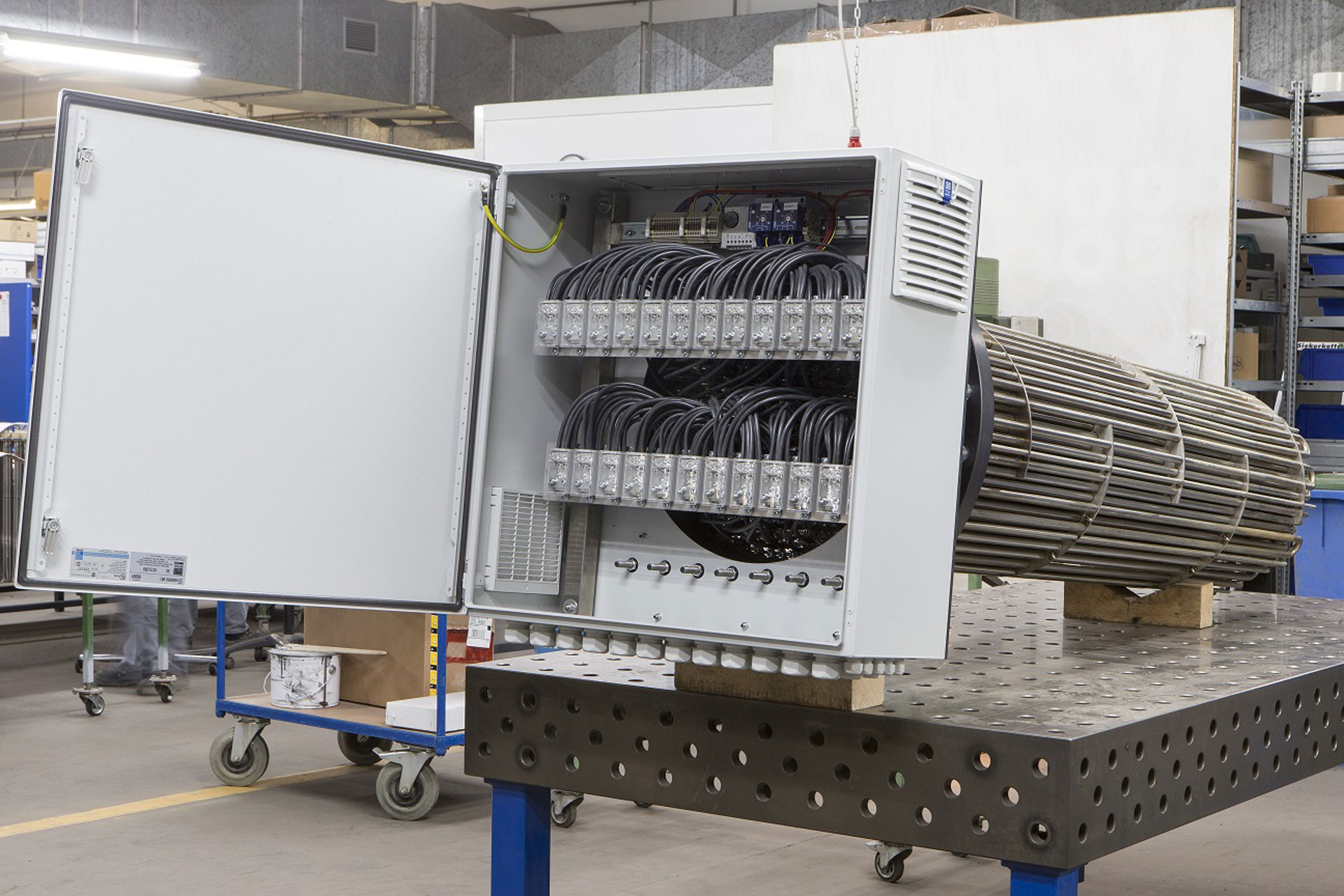

Für die Flanschheizkörper und den Blindflansch stehen in Abhängigkeit von dem zu erhitzenden Medium und den Umgebungsbedingungen eine Reihe von Werkstoffen (1.4571, …, 2.4858, etc.) zur Verfügung. Das Anschlussgehäuse ist wärmeisoliert. Bei Temperaturen des Mediums >150 °C wird zum Schutz der Anschlussklemmen und –leitungen eine zusätzliche Isolierung zwischen Blindflansch und Anschlussgehäuse eingebaut. Bei Bedarf werden Leitbleche und Umlenksegmente konzipiert, um die Strömungsgeschwindigkeit des Mediums im Durchlaufrohr zu erhöhen.
Der Erhitzer wird im laufenden Betrieb überwacht und gesteuert. Dazu werden mechanische oder elektronische Temperarturregler und/ oder –begrenzer, PT100, Thermoelemente, individuelle Thyristor- und Schützsteuerungen als eigenständige Steuerung bzw. als Signalgeber für eine vorhandene SPS verwendet.
Für die Flanschheizkörper und den Blindflansch stehen in Abhängigkeit von dem zu erhitzenden Medium und den Umgebungsbedingungen eine Reihe von Werkstoffen (1.4571, …, 2.4858, etc.) zur Verfügung. Das Anschlussgehäuse ist wärmeisoliert. Bei Temperaturen des Mediums >150 °C wird zum Schutz der Anschlussklemmen und –leitungen eine zusätzliche Isolierung zwischen Blindflansch und Anschlussgehäuse eingebaut. Bei Bedarf werden Leitbleche und Umlenksegmente konzipiert, um die Strömungsgeschwindigkeit des Mediums im Durchlaufrohr zu erhöhen.
Der Erhitzer wird im laufenden Betrieb überwacht und gesteuert. Dazu werden mechanische oder elektronische Temperarturregler und/ oder –begrenzer, PT100, Thermoelemente, individuelle Thyristor- und Schützsteuerungen als eigenständige Steuerung bzw. als Signalgeber für eine vorhandene SPS verwendet.
Technische Daten
Rohrheizkörper
Durchmesser
6,5 mm; 8,5 mm; 10,0 mm; 11,5 mm; 16,0 mm
Werkstoff
1.4404; 1.4571; 1.4828; 1.4876; 2.4858
Eintauchtiefe
150 mm - 3500 mm
Blindflansch
Ausführung
DIN; Tri-Clamp; ASME; Sonderflansche
Durchmesser
bis ca. DN1200, nach Vereinbarung
Druckstufe
nach Vereinbarung
Werkstoff
Stahl (Kesselblech H II); 1.4301; 1.4404 1.4541; 1.4571
IP-Schutzklasse
IP-Schutzklasse
IP00 bis IP69
Optionen
-
Kaskadenausführung
-
Leitbleche etc.
Steuerung / Überwachung
Temperaturfühler
PT100; Mantelthermoelemente; Kapillarrohrthermostate
Thyristoren- oder Schützsteuerungen
nach Vereinbarung
