Lufterhitzer
SERL/SEKL

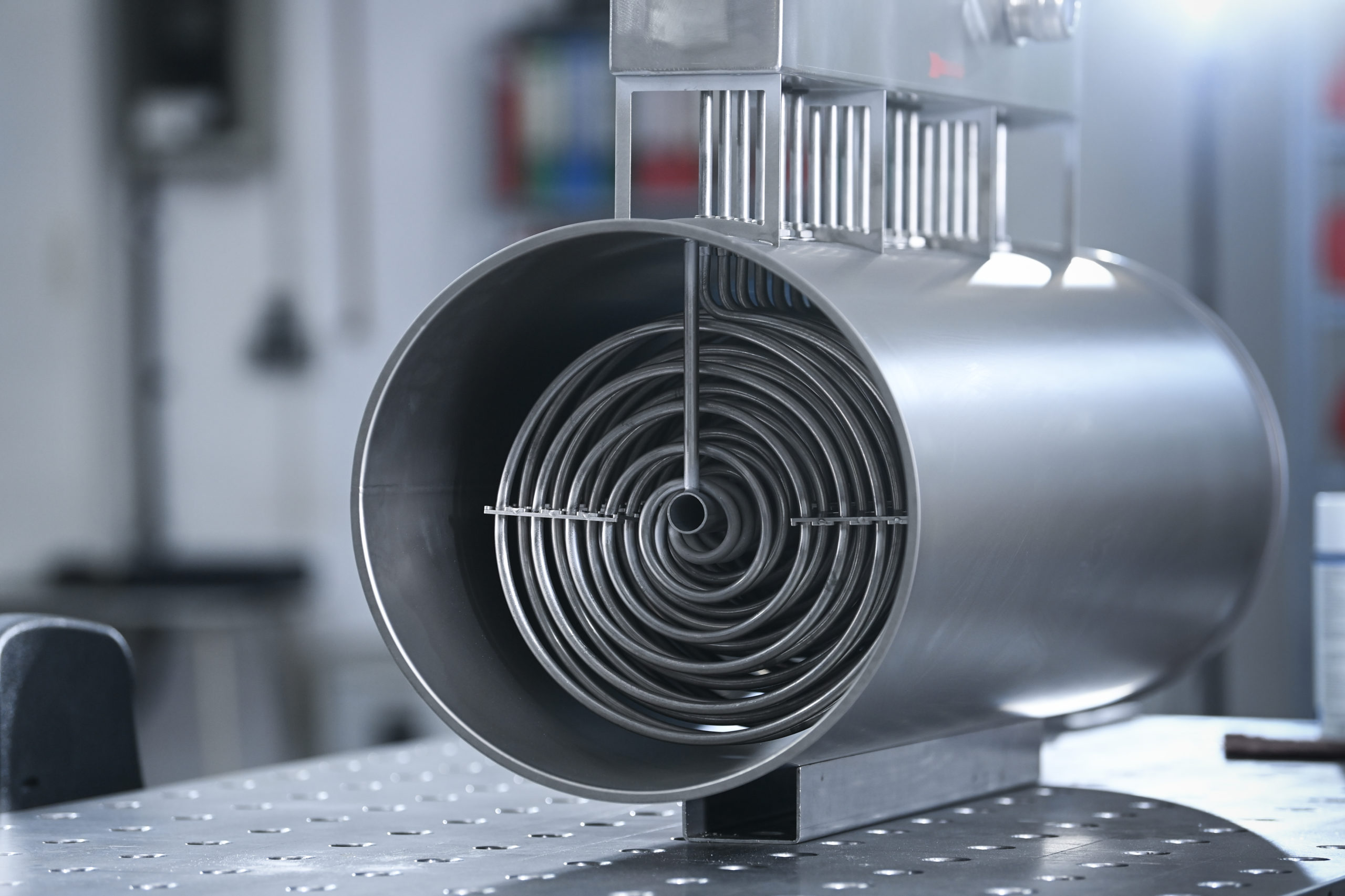

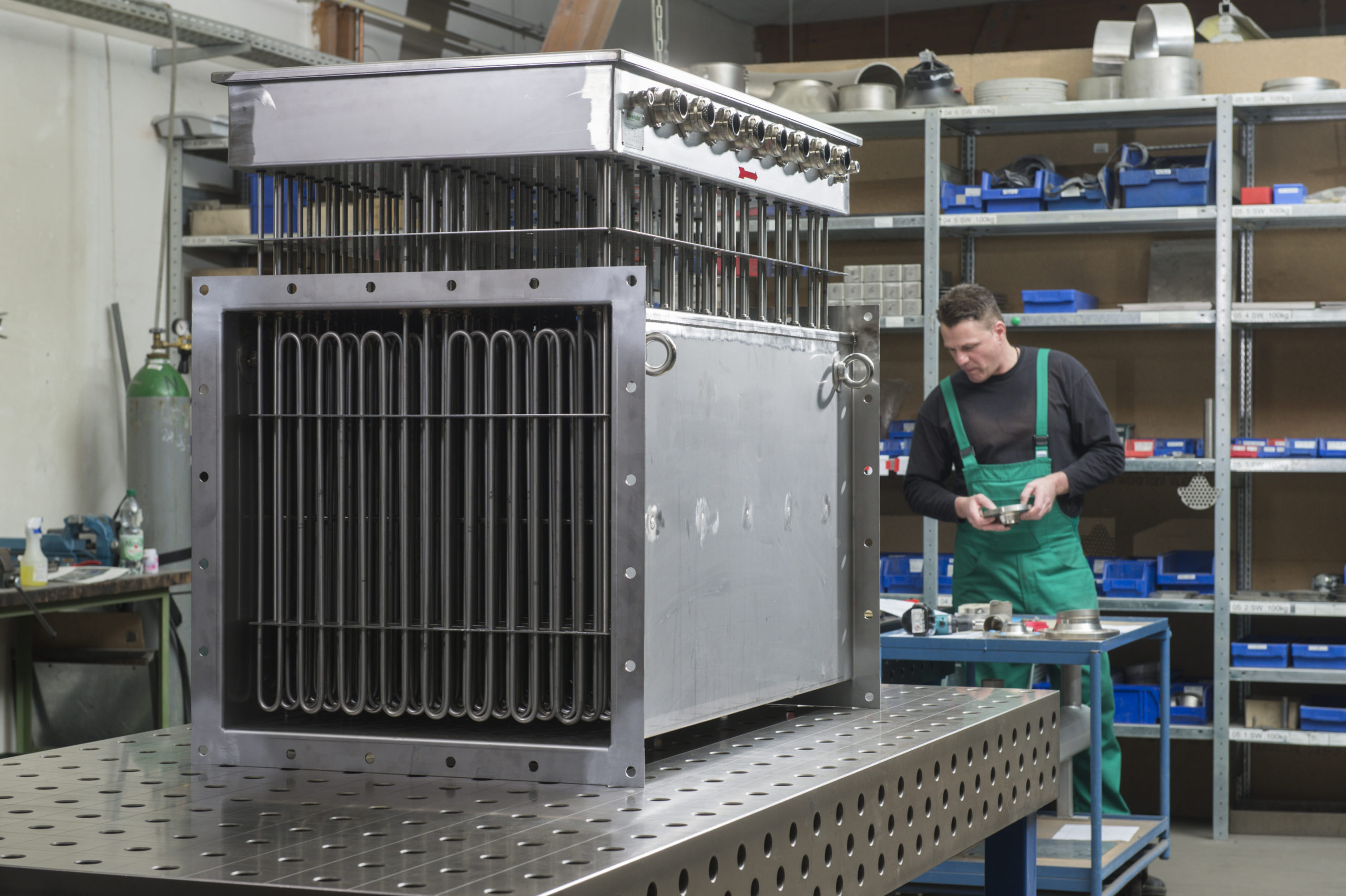

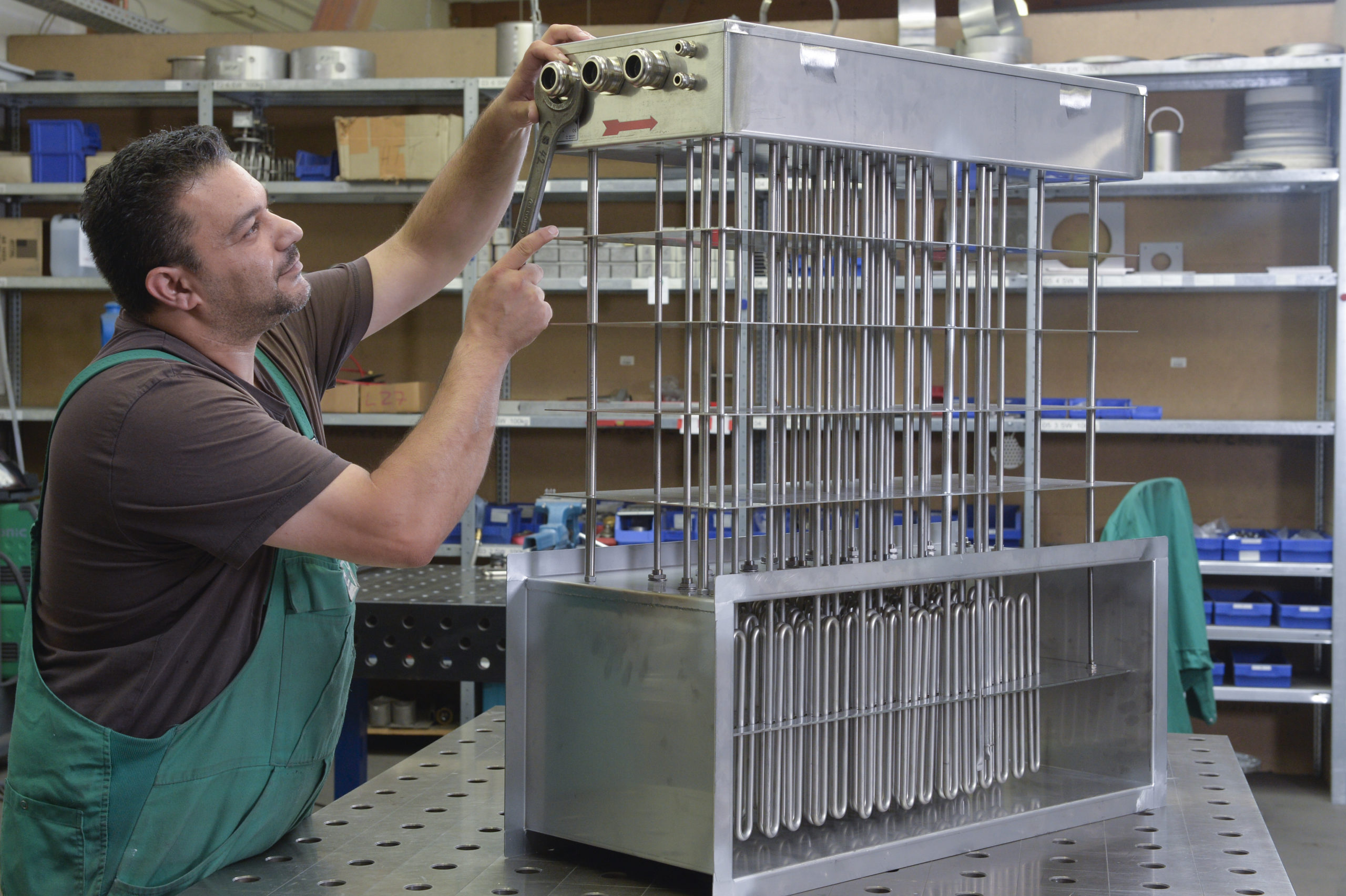

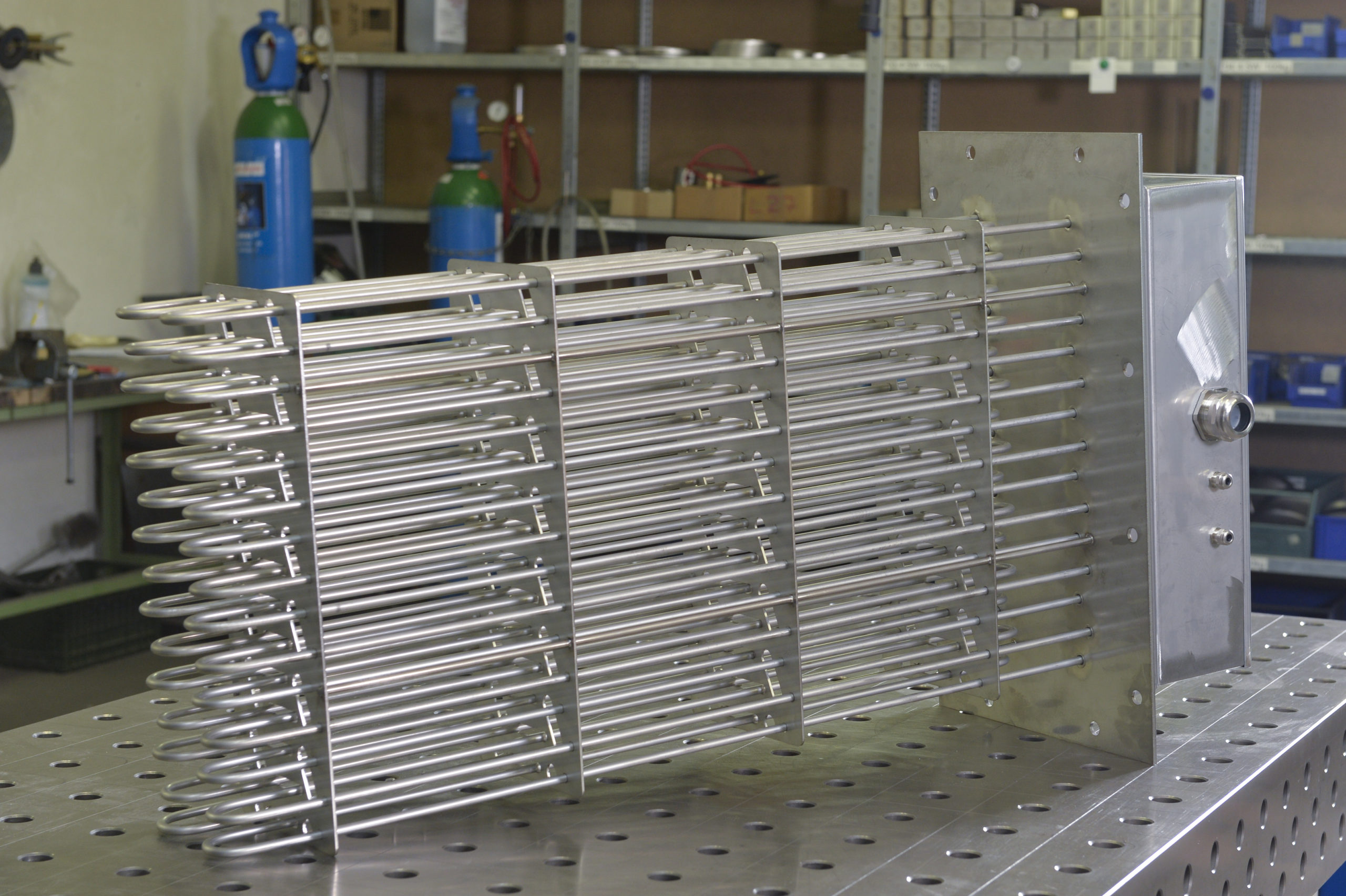

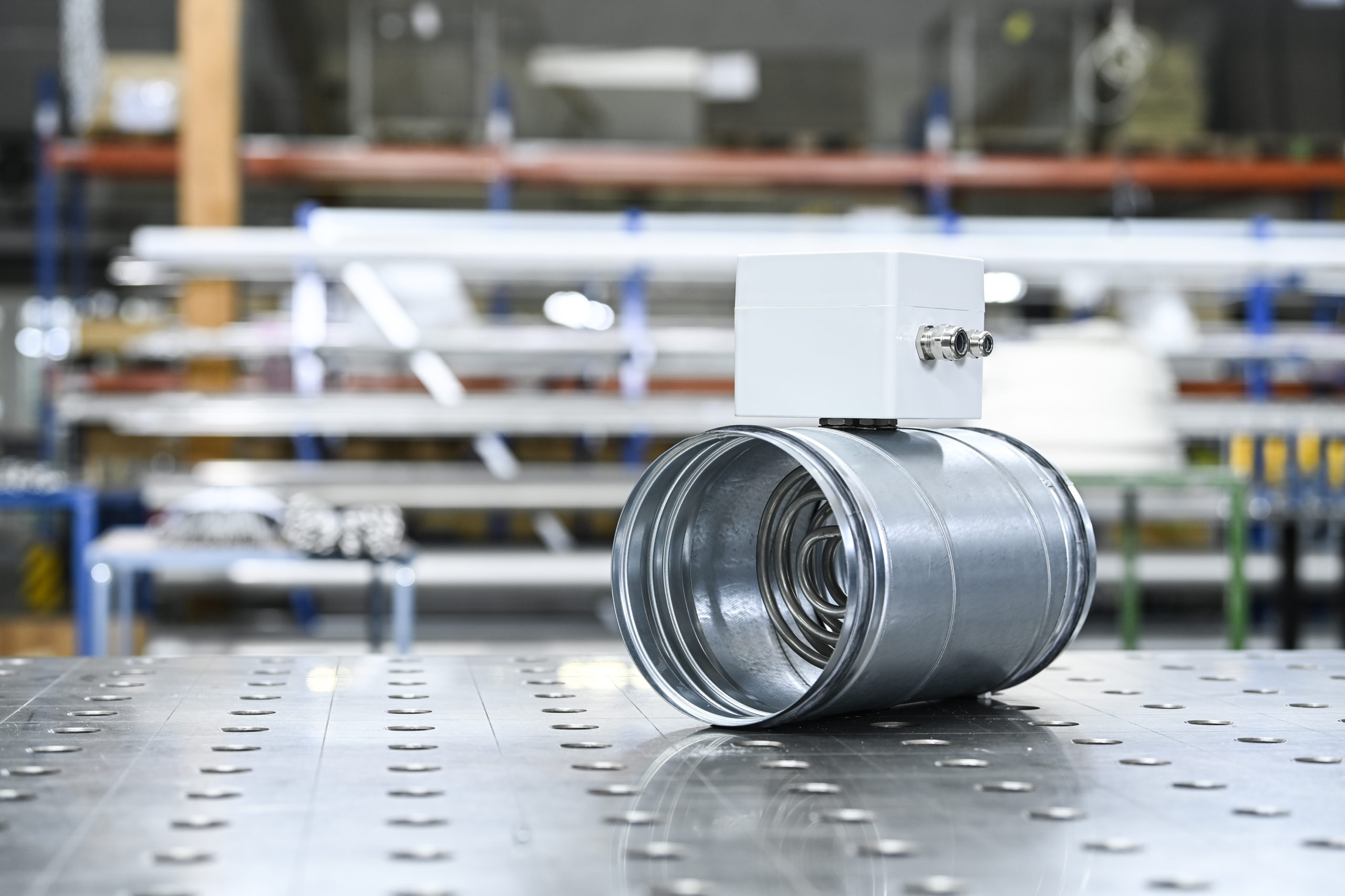

In der industriellen Prozesstechnik, in der Klima- und Verfahrenstechnik, sowie im Industrieofen- und Trocknungsanlagenbau kommen elektrische Lufterhitzer regelmäßig zum Einsatz. Neben der Vermeidung von Emissionen zeichnen sich elektrische Erhitzer durch ihren hohen thermischen Wirkungsgrad und einen geringen Wartungsbedarf aus. Je nach vorhandenem oder gewünschtem Anlagendesign werden sie als rechteckige Kanal-Lufterhitzer SEKL, Rohr-Lufterhitzer SERL, Flansch-Lufterhitzer SEFL oder bei erhöhtem Systemdruck als klassische Durchlauferhitzer SDE spezifiziert.
Hoher thermischer Wirkungsgrad und kompaktes Design
Vielfältige Anschlussausführungen (rechteckiger Kanal-, Rohr-, Durchlauf-, Flansch-Lufterhitzer)
Strömungsoptimierte Ausführung mit geringen Druckverlusten
Auf Wunsch anschlussfertige, mobile oder Skid-Lösungen z. B. inkl. Ventilatoren, Isolierung, Rollen etc.
Prozessindividuelle Steuerung (Thyristor-/Schützsteuerungen) und Überwachung
Anwendungsbereiche für Lufterhitzer
- Luft
- Industriegase (z. B. Stickstoff, Kohlendioxid, Rauchgas, Wasserstoff etc.)
- Klimatechnik, Industrieofenbau, Trocknungstechnologie
- Abluftreinigung, katalytische Nachverbrennung
Bildergalerie
Aufbau und Werkstoff
Das prozessspezifische Engineering optimiert die Strömungsgeschwindigkeit, die Oberflächenbelastung der Rohrheizkörper und minimiert gleichzeitig den Druckverlust. Während des laufenden Betriebes wird bei den Heizkörpern und dem Medium die Temperatur überwacht, um eine Überhitzung bei Strömungsabriss zu vermeiden. Dafür stehen unterschiedliche Temperaturbegrenzer und –regler, Messgeber wie Windfahnenrelais, sowie Thyristor- und Schützsteuerungen zur Verfügung.
Die Gehäuse werden aus Edelstahl mit einem Schutzgrad bis IP69 hergestellt. Als Wärmequelle dienen Rohrheizkörper mit 8,5 mm, 10,0 mm, 11,5 mm oder 16,0 mm Durchmesser, deren Werkstoffe nach der Korrosivität und Temperatur des Mediums hin ausgewählt werden.

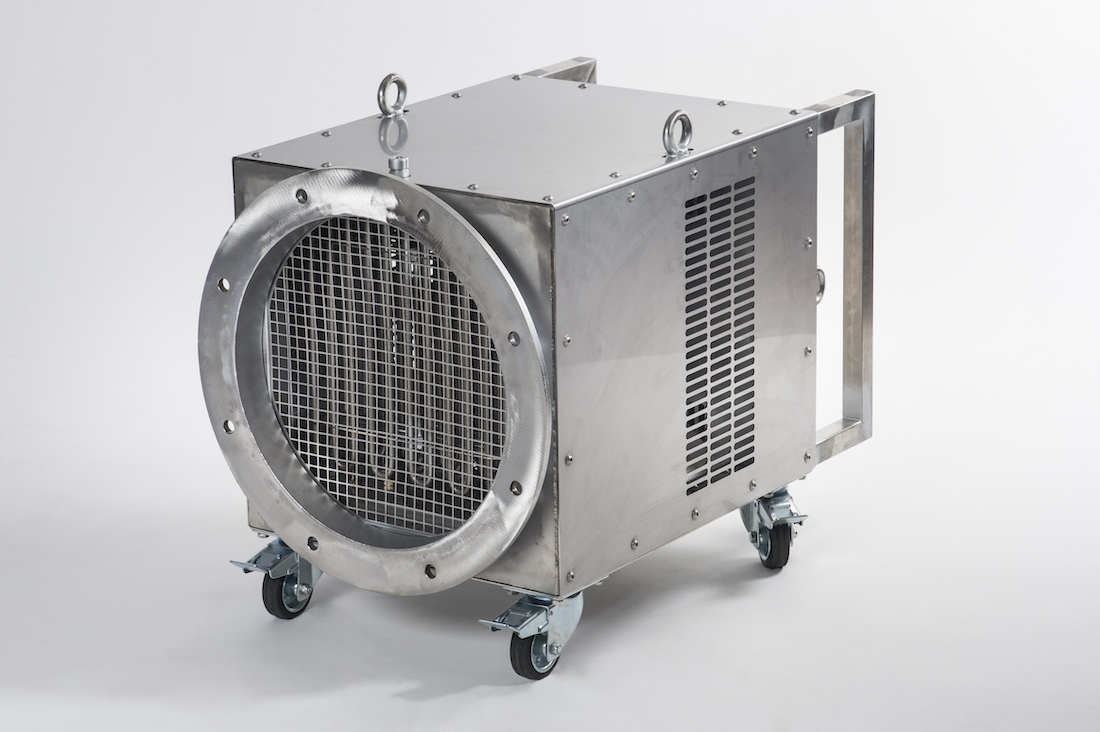

Eine Konstruktion inkl. Ventilatoren, Isolierung, Rollen etc. zum Beispiel für einen mobilen Aufbau oder als Skid-Lösung ist auf Wunsch realisierbar. Wir spezifizieren und fertigen unsere Produkte nach internationalen Standards (DGRL 97/23/EG, AD2000, EN 13455, ASME), nach Bedarf auch mit Abnahme durch TÜV/ DNV etc..
Die Gehäuse werden aus Edelstahl mit einem Schutzgrad bis IP69 hergestellt. Als Wärmequelle dienen Rohrheizkörper mit 8,5 mm, 10,0 mm, 11,5 mm oder 16,0 mm Durchmesser, deren Werkstoffe nach der Korrosivität und Temperatur des Mediums hin ausgewählt werden.
Eine Konstruktion inkl. Ventilatoren, Isolierung, Rollen etc. zum Beispiel für einen mobilen Aufbau oder als Skid-Lösung ist auf Wunsch realisierbar. Wir spezifizieren und fertigen unsere Produkte nach internationalen Standards (DGRL 97/23/EG, AD2000, EN 13455, ASME), nach Bedarf auch mit Abnahme durch TÜV/ DNV etc..
Technische Daten
Rohrheizkörper
Durchmesser
8,5 mm; 11,5 mm; 16 mm
Werkstoff
1.4571; 1.4828; 1.4876; 2.4858
Eintauchtiefe/ Rohrdurchmesser/ Kanalquerschnitt
150 mm - 2500 mm
Unbeheizte Länge
nach Vereinbarung
Ausführungsvarianten
Maße
Kanallufterhitzer – DIN 24 158, Blatt 3, Reihe 3
Rohrlufterhitzer - DIN oder Jacob-Rohr; DN50..DN630
Flanscherhitzer, Flansch
Material
1.4301; 1.4571; 1.4828
IP-Schutzklasse
IP-Schutzklasse
IP43 bis IP66
Steuerung / Überwachung
Mechanische oder elektronische Temperaturregler und/oder Begrenzer
nach Vereinbarung
Thyristoren- oder Schützsteuerungen
nach Vereinbarung
Windfahnenrelais
nach Vereinbarung
Optionen
-
Ventilator
-
Mobiler oder Skid-Aufbau
